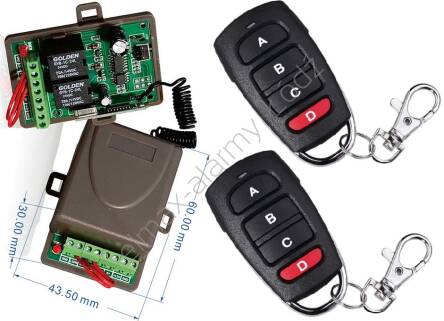

Ster-Max bramy 12Vdc - sterownik silnika 12Vdc (rolety żaluzji bramy)

Sterownik silnika 12Vdc z możliwością podłączenia wyłączników krańcowych (2 piloty w komplecie.)

Sterownik bezpośrednio steruje silnikiem 12Vdc.

Zawartość :

Opis pracy sterownika:

Naciśnięcie przycisku A na pilocie powoduje załączenie napięcia 12Vdc na wyjściu otwierania M+ (na wyjściu M- jest masa). Napięcie znika w chwili naciśnięcia dowolnego innego przycisku pilota lub po zadziałani wyłącznika krańcowego otwierania (jak zniknie masa z LSUP - silnik staje).
Naciśnięcie przycisku B na pilocie powoduje załączenie napięcia 12Vdc na wyjściu zamykania M- (na wyjściu M+ jest masa). Napięcie znika w chwili naciśnięcia dowolnego innego przycisku pilota lub po zadziałani wyłącznika krańcowego zamykania (jak zniknie masa z LSDN - silnik staje).
Naciśniecie przycisku C lub D pilota - powoduje zatrzymania silnika.
Przy pracy bez krańcówek - koniecznie należy połączyć na stałe zaciski GND z LSDN i zaciski GND z LSUP

Specyfikacja techniczna:

Sterowniki serii Ster-Max wymagają zasilania VDC - napięcie stałe stabilizowane. Niedopuszczalne jest zasilanie sterownika z transformatora z Mostkiem Graetza bez dodatkowej stabilizacji.
Główne napięcie zasilania 12Vdc podłączyć do zacisków 12Vdc i GND.
Silnik prądu stałego 12Vdc podłączyć do zacisków M+ i M-.
Wyłącznik krańcowy otwieranie - podłączyć do zacisków LSUP i GND.
Wyłącznik krańcowy zamykania - podłączyć do zacisków LSDN i GND.
Zasięg pilota : do 50 m.
Obciążalność przekaźników: 10A.
Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada),
Ten sterownik nadaje się do bezpośredniego sterowania silnikiem bramy.
Zaciski sterownika są przystosowane do montażu przewodów - drut o średnicy max 1mm (przekrój max 0,78mm2).
